FIBER AIR BLOW SOLUTION เป็นการติดตั้ง AIR BLOW แบบใหม่ที่ต่าง จากแบบดั้งเดิม ที่มีองค์ประกอบที่สำคัญ 3 ส่วน คือ

1. ท่อ Micro Duct เป็นท่อที่ทำจากวัสดุ HDPE มีความแข็งแรงสามารถฝังดินได้โดยตรง ภายในเคลือบสารพิเศษให้มีความลื่นไหลเพื่อให้สามารถติดตั้งสายไฟ เบอร์ออฟติดในระยะทางไกลๆได้
2. สายไฟเบอร์ออฟติค เป็นสายไฟเบอร์ที่มีคุณลักษณะการส่งสัญญาณเหมือนกับสายไฟเบอร์ปกติทุกประการ มีคุณสมบัติที่พิเศษคือมีขนาดเล็กกว่าสายแบบปกติมากๆตามรูปจะเห็นได้ว่าในพื้นที่ที่เท่ากัน สามารถติดตั้งสายไฟเบอร์ฯแบบ Air Blow แบบ 144 Core ได้มากถึง 7 เส้น หรือ 7X144 =1008 Core ในขณะที่สายไฟเบอร์แบบปกติสามารถติดตั้งได้เพียง 1 เส้น หรือ 288 Core เท่านั้น
3. เครื่องมือและวิธีการติดตั้งเป็นสิ่งที่สำคัญอีกประการที่ทำให้การติดตั้งแบบ Air Blow เป็นไปได้ด้วยดี โดยอาศัยหลักวิศวกรรมศาสตร์มาช่วยโดยการสร้างแรงอัดอากาศเข้าไปในท่อ Micro Duct ซึ่งมีสายไฟเบอร์ แบบ Air Blow อยู่ภายในท่อ Micro Duct พร้อมกับใช้แรงดีดเพื่อส่ง สายไฟเบอร์ แบบ Air Blow ไปได้ในระยะทางไกลๆโดยใช้เวลาและแรงงานน้อยกว่าการติดตั้งแบบปกติทั่วไป จะเห็นได้ว่าในระยะทางไกลๆและมีความจำเป็นที่จะต้องใช้ Core Fiber จำนวนมากๆการติดตั้งสายไฟเบอร์ แบบ Air Blow จะใช้ เวลาน้อยกว่าซึ่งจะทำให้ลดเวลาและประหยัดค่าใช้จ่ายเป็นจำนวนมาก เป็นที่นิยมในการติดตั้งของผู้ให้บริการอินเตอร์เน็ต (ISL: Internet Service Provider)และ นิคมอุตสาหกรรม รวมถึงการจัดเตรียม Digital Infrastructure ให้กับ โครงการ Smart City

• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• เป็นเคเบิ้ลใยแก้วนำแสงโครงสร้างพิเศษที่ออกแบบให้ไม่มีตัวนำไฟฟ้าเพื่อป้องกันการเหนี่ยวนำทางไฟฟ้าหรือป้องกันฟ้าผ่า เหมาะสำหรับติดตั้งเป็นโครงสร้างหลัก(Infrastructure) ของโครงข่ายระบบสื่อสารที่มีข้อห้ามการใช้สายที่มีโลหะ โดยโครงสร้างของสาย F.O.นี้ ถูกออกแบบให้มีวัสดุป้องกันน้ำซึมอยู่สองชั้น เช่นกัน ได้แก่ชั้นของ Water Blocking Tape และชื้นส่วน Water Blocking yarn เป็นตัวซับความชื้น
• Option : สำหรับโครงสร้างภายนอกมีทั้งแบบ Single Jacket และ Double Jacket ให้เลือกตามการใช้งาน และ ความจำเป็นของสถานที่ติดตั้ง
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• เป็นเคเบิ้ลใยแก้วนำแสงโครงสร้างพิเศษที่ออกแบบ เพื่อตอบสนองการใช้งานในประเทศไทยมักเกิดปัญหากับสาย ADSS (All Dielectric Self Support) ที่ไม่มีเกราะป้องกันการกัดแทะของสัตว์ เหมาะสำหรับติดตั้งเป็นโครงสร้างหลัก (lntrastructure) ของโครงข่ายระบบสื่อสารที่มีปัญหาสัตว์มีฟันชุกชุม
• อนึ่งโครงสร้างของ สาย MiniARSS^TM  และ ARSS ได้ถูกออกแบบพิเศษให้มีวัสดุป้องกันน้ำซึมอยู่สองชั้นเพื่อความคงทนของสาย F.O.โดยมีชั้นของ Water Blocking Tape และชิ้นส่วน Water Blocking yarn เป็นตัวซับความชื้น และมีเกราะเหล็กป้องกัน
• LINK ยังได้ออกแบบ สาย MiniARSS^TM    ขึ้นมา เพื่อตอบสนองการใช้งานของระบบกล้องวงจรปิดในเขตเมือง โดยออกแบบให้มี 3-Tube Twisted ป้องกันการเคลื่อนตัวของเส้น Optical Fiber และเพิ่มแรงดึง ในกรณีไปแขวนเสาไฟฟ้าด้วย(เวลาลมพัดสาย ถ้าออกแบบไม่ดี เส้นใยแก้วใน Loose Tube จะเคลื่อนตัว)
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• เป็นเคเบิ้ลใยแก้วนำแสงที่ถูกออกแบบมาเป็นพิเศษเพื่อนำไปใช้ติดตั้งเป็นโครงข่ายหลัก(Infrastructure) ของโครงข่ายระบบสื่อสารที่มีความแข็งแรงอย่างมาก การติดตั้งใช้วิธีนำปะกับหรือซัพพอร์ทมาจับกับ ชุดสลิงและนำไปแขวนเสาไฟฟ้าที่มีระยะ span ไปเกิน 80 เมตรได้ทันที ส่วนโครงสร้างของ Optical Fiber นั้นถูกออกแบบให้มีโครงสร้างการป้องกันน้ำซึมเข้าด้วยแผ่น Water Blocking Tape และยังมี Water Blocking yarn เป็นตัวซับความชื้นที่อาจซึมเข้ามาอีกด้วย
• อีกทั้งยังมีโครงสร้างที่เสริมเกราะเหล็ก (Armored)ของรุ่น MA ยังสามารถเพื่อป้องกันการกัดแทะของสัตว์หรืออุบัติเหตุจากภายนอกเข้าไปกระทบเส้นใยแก้วภายในได้อีกด้วย
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• Stranded เป็นอีกหนึ่งนวัตกรรมของ Fiber Optic ที่ออกแบบมาเพื่อประโยชน์สูงสุดของการติดตั้งและยังคงประสิทธิผลในเชิงวิศวกรรม กล่าวคือ โครงสร้างสายเหมือน Drop Wire แต่ใช้ลวดตีเกลียวให้มีเส้นผ่าศูนย์กลางเท่ากับ Drop Wire (เพื่อใช้งานกับอุปกรณ์ติดตั้งเสาไฟฟ้าของ Drop Wire ได้พอดี) โดยการออกแบบ Drop Wire เป็นเส้นลวด ขนาดเล็กตีเกลียวหรือ Standerd Drop Wire เพื่อเป็นการเพิ่มแรงดึงหรือเพิ่มการรับน้ำหนักของสายใยแก้วให้มี Span หรือระยะแขวนเสาให้มีระยะที่มากขึ้น
• 3Twisted Tube เป็นนวัตกรรมแก้ปัญหาของสาย Drop Wire ที่แขวนเสาไฟฟ้า เส้นใยแก้วนำแสง ภายในจะไม่เกิดอาการขยับตัว(ไหล) เมื่อเกิดการแกว่งอันเนื่องจากกระแสลม โดยสายชนิดนี้ผ่านการทดสอบและรับรองจาก TOT (ตัวDrop Wire จะเป็น Solid เพื่อสะดวกในการติดตั้ง)
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• ปัจจุบันการใช้งานการสื่อสารมีความจำเป็นที่ต้องเดินสายสัญญาณระยะทางยาวๆซึ่งต้องใช้สาย Fiber Optic เป็นสายสัญญาณหลักและการติดตั้งจริงมักจะเดิน Outside Plant หรือ Outdoor โดยติดตั้งบนเสาไฟฟ้าหรือตามชายคาอาคารพาณิชย์ทั่วไป เช่น การติดตั้งกล้อง CCTV,การเชื่อมโยงบริษัทแม่และลูก,การเชื่อมโยงแต่ละอาคาร
• สาย Fiber Optic ชนิด OUTDOOR/INDOOR with Drop Wire เป็นทางออกที่ช่วยให้ผู้ติดตั้งประหยัดไม่ต้องเดินสายสลิงเพื่อเป็น Messenger Wire สำหรับแขวนสาย Fiber Optic ทำให้การติดตั้งสะดวกยิ่งขึ้น และ สาย Fiber Optic ชนิดนี้ยังมีคุณสมบัติสามารถเดินสาย OUTDOOR/INDOOR จากภายนอกเข้าไปภายในอาคารได้เลย ไม่จำเป็นต้องเปลี่ยนเป็นสาย INDOOR จึงทำให้ประหยัดและมีความปลอดภัยสูง(ดูคุณสมบัติพิเศษของสาย Outdoor/Indoor ในบทความ ทำไม?ต้องใช้สาย OUTDOOR/INDOOR)
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• ปกติสายใยแก้วที่ติดตั้ง OUTDOOR จะมีฉนวนภายนอกที่ทำจากสาร PE ซึ่งสามารถทนกรดด่างและสภาพแวดล้อมได้ดี แต่เมื่อนำไปฝังดิน (Direct Burial) อาจจะประสบปัญหาการถูกของมีคมที่ขุดหรือเจาะลงไปทำให้ชำรุดได้ ดังนั้นสายที่ฝังใต้ดินส่วนใหญ่มักจะมีเกราะป้องกัน(Armored)และที่นิยมนำมาทำเกราะเหล็กมากที่สุดได้แก่ Corrugate Armored Steel (เหล็กเป็นรูปคลื่น)
• ผู้ติดตั้งบางท่านอาจจะนำสาย OUTDOOR/ARMORED มาเดินลอยหรือวางบน Cable Leader,WireWay,Cable Tray ฯลฯ ได้ ซึ่งจะช่วยป้องกันสัตว์กัดแทะ (Rodent)ได้ดี
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

ปกติสายใยแก้วที่ติดตั้ง OUTDOOR จะมีฉนวนภายนอกที่ทำจากสาร PE ซึ่งสามารถทนกรดด่างและสภาพแวดล้อมได้ดี แต่เมื่อนำไปฝังดิน (Direct Burial)อาจจะประสบปัญหาการถูกของมีคมที่ขุดหรือเจาะลงไปทำให้ชำรุดได้ ดังนั้นสายที่ฝังใต้ดินส่วนใหญ่มักจะมีเกราะป้องกัน (Armored)และที่นิยมนำมาทำเกราะเหล็กมากที่สุดได้แก่ Corrugate Armored Steel(เหล็กเป็นรูปคลื่น)

และเพื่อตอบสนองความต้องการของผู้ใช้งานในประเทศในแถบเอเชีย LINK จึงผลิตสายที่ใช้งานได้ทั้ง Outdoor และ เดินเข้าไปในอาคารได้โดยไม่ก่อให้เกิดปัญหาการลามไฟ หรือ มีควันไฟเป็นพิษ อีกทั้งเมื่อเดินภายนอกหรือฝังดินก็ยังมี Armored ป้องกันสัตว์กัดแทะ หรือ ของมีคมมาสัมผัสด้วย

ความหมายของคำย่อ

• Armored = เกราะป้องกัน
• Direct Burial = ฝังดินเปลือย
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

จากความเคยชินของการติดตั้งสาย OUTDOOR ของประเทศไทย ส่วนใหญ่ จะเดินสาย OUTDOOR จากภายนอกและเดินสายOUTDOOR ต่อเข้าภายในอาคารซึ่งผิดข้อกำหนดของมาตรฐานสากล กล่าวคือ สาย OUTDOOR จะลามไฟ (Flammable) ซึ่งไม่เหมาะกับการเดินภายในอาคาร ดังนั้นเพื่อความถูกต้องจึงต้องใช้สาย OUTDOOR/INDOOR มาเดินสายแทน OUTDOOR เนื่องจากสาย OUTDOOR/INDOOR มีคุณสมบัติที่พิเศษคือ ฉนวนภายนอก ใช้สาร PE ทนสภาวะแวดล้อม และเติมสารป้องกันการลามไฟ  (FR) และสาร Low Smoke Zero Halogen(LSZH)ตามมาตรฐานการป้องกันอัคคีภัยของสากล เพื่อให้มีคุณสมบัติมีควันน้อย ควันไม่เป็นอันตรายเมื่อเกิดไฟไหม้และไม่ลามไฟ

ความหมายของคำย่อ

PE           =  Polyethelyne เป็นชนิดของวัสดุที่นำมาทำ Jacket ซึ่งมีความทนทานต่อดินฟ้าอากาศเป็นอย่างมาก

LSZH      =   Low Smoke Zero Halogen เป็นชนิดของวัสดุทางวิทยาศาสตร์ที่นำมาผสมกับวัสดุอื่น ทำให้มี         ประสิทธิภาพ เมื่อ Jacket ถูกไฟเผาจะมีควันน้อย และไม่มีสารพืษในควันไฟ

FR          = Flame Retardant เป็นชนิดของวัสดุทางวิทยาศาสตร์ที่ช่วยให้วัสดุที่นำมาทำ Jacket ไม่ลามไฟ

• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

1.ไม่ควรมัดสาย CAT 6A ด้วย Cable Tie เพราะสาย CAT 6A เป็นสายที่เปราะบางถ้าใช้ Cable Tie จะมีผลต่อค่าการลดทอนของสัญญาณได้ (Attenuation) ดังนั้น เพื่อให้ประสิทธิภาพดีควร ทำสายให้วงกว้างๆ หรือทำเป็นห่วงคล้องสายไว้ก็ได้(hook-any-loop)

2.Package รูปแบบบรรจุภัณฑ์ของ CAT 6A จะเป็น Roll ซึ่งมีความแตกต่างกับ CAT 5E และ CAT 6 ที่จะเป็น Pull Box ดังนั้นผู้ใช้งานจะต้องวางแผนทั้งเริ่องการติดตั้ง การจัดเก็บ และการขนส่งด้วย

3. เรื่องน้ำหนัก เนื่องจากสาย CAT 6A มีขนาดที่ใหญ่ขึ้นทำให้มีน้ำหนักที่มากขึ้นกว่าสาย CAT 5E หรือ CAT 6 ดังนั้นจึงควรเลือกจำนวนสายให้เหมาะสมกับ Cable Tray โดยจำนวนสายที่มากที่สุดจะไม่เกิน 50 เส้น และเมื่อต้องนำสายหลายขนาดมาใส่ในCable Tray ควรเอาสาย CAT 6A ที่มีขนาดใหญ่ไว้ล่างสุด และสายขนาดเล็กไว้ด้านบน เพราะจะได้ไม่มีปัญหาเรื่องน้ำหนักสาย CAT 6A กดทับสายเส้นเล็ก

4. จะต้องมีรัศมีการโค้งงอที่มากกว่าปกติ ตามมาตรฐานจะมีรัศมีการโค้งงอได้มากที่สุดคือ 4 เท่าของเส้นผ่านศูนย์กลางสาย ดังนั้นสายยิ่งมีขนาดโตวงของการโค้งงอก็จะใหญ่ ดังนั้นควรคำนวณเรื่องพื้นที่ด้วย

5. ต้องทดสอบมากกว่าปกติทั่วไป เนื่องจากสาย CAT 6A จะรองรับความถี่ได้ถึง 500MHz ซึ่งสัญญาณ ที่มีความถี่ตั้งแต่ 350 MHz จะมีการรบกวนข้ามสายสัญญาณ (Alien Crosstalk:AXT) (CAT 5E = 100 MHz, CAT 6=250 MHz) ดังนั้น เมื่อต้องรับงานทดสอบจึงต้องเผื่อทั้งเรื่องเวลาและงบประมาณด้วย

• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

• มาตรฐานสายสัญญาณ จะแบ่งหมวดหมู่ของสาย เป็น Category ตามความสามารถในการรองรับความถี่ในการส่งสัญญาณ หรือบางท่านอาจเรียกง่ายๆ ว่าความเร็วในการส่งสัญญาณ โดยมีหน่วยวัดเป็น MHz ได้แก่ CAT 3 รองรับ 1-16 MHz ; CAT 5E รองรับ 1-100 MHz ; CAT 6 รองรับ 1-250 MHz ; CAT 6A รองรับ 1-500 MHz ; เป็นต้น
• ปัจจุบันคอมพิวเตอร์ต้องการสื่อสารกันด้วยความเร็วที่สูงขึ้นมาก จนทำให้เกิดสนามแม่เหล็กไปรบกวนคู่สายของสายสัญญาณอื่นๆ ดังนั้นเพื่อแก้ปัญหาโดยง่ายจึงได้ออกแบบให้ใส่โลหะป้องกัน หุ้มสายสัญญาณและเรียกสายสัญญาณว่า F/UTC(Foil Twisted Pair) และ F/FTP และ U/FTP ซึ่งอยู่กับการหุ้มสายทีละคุ่ หรือ ทั้งหมด แต่การเพิ่ม Foil หุ้มสายเป็นการเพิ่มต้นทุนของสายสัญญาณ ดังนั้นผู้ผลิต บางรายจึงพยายามออกแบบโครงสร้างของสาย UTPให้มีคุณสมบัติพิเศษในการป้องกันสนามแม่เหล็กรบกวนโดยอาจต้องตีเกลียวให้แน่นขึ้น ซึ้งทำให้ต้นทุนทองแดงยาวขึ้นและในบางกรณีนั้นต้นทุนโครงสร้างของสาย UTP อาจจะแพงกว่าสาย Shield ก็ได้ เช่น สายUTP CAT 6A จะแพงกว่าสาย Shield CAT 6A
• ตัวอย่างที่เห็นได้ชัดในปัจจุบันก็คือ โครงสร้างการออกแบบสาย UTP CAT 6A ที่มี Slot รอบสายสัญญาณที่ต้องใช้ต้นทุนการผลิตสูงกว่า CAT 6A F/UTP และ U/FTP แต่ต้นทุนของ CONNECTOR ของระบบสาย UTP จะมีราคาถูกกว่าระบบ SHIELD อยู่มาก ดังนั้นเมื่อคำนวณต้นทุน สายสัญญาณรวมกับ CONNECTOR จะพบว่าต้นทุนของ UTP System CAT 6A อาจจะถูกกว่าหรือแพงกว่า SHIELD System ขึ้น กับความถนัดหรือคุ้นเคย ของผู้ใช้ หรือผู้ออกแบบ ที่จะเลือกใช้
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

ความแตกต่างระหว่างสาย LSZH , CMR และสาย CM คือวัสดุ , รูปแบบการติดตั้ง และอัตราการลามไฟของสายสัญญาณที่ติดตั้งภายในอาคารสำนักงานด้วยเหตุผลเรื่องความปลอดภัยจากอัคคีภัย (ตามมาตรฐาน UL)

• สาย CM (Communication Metallic) จะสามารถติดตั้งได้ภายในชั้น หรือติดตั้งราบไปกับพื้น มาตรฐานห้ามติดตั้งเปลือยในแนวอื่นเด็ดขาด
• สาย CMR (Communication Metallic Riser) จะสามารถติดตั้งได้ทั้งในแนวราบ และแนวดิ่งบริเวณช่องชาร์ป(จุดรวมของสายสัญญาณที่เชื่อมต่อระหว่างชั้น) ได้โดยไม่ต้องร้อยท่อ Conduit เพราะ สาย CMR ถูกออกแบบด้วยวัสดุที่ทนทาน ดับไฟได้เร็ว และความสูงของเปลวไฟจะไม่ลามไปติดอีกชั้นหนึ่ง  จึงเหมาะกับการเดินที่แนวดิ่งและแนวราบ ดังนั้นโครงสร้างของสาย CMR จึงจะแพงกว่าสาย CM แต่ทว่าสาย CMR จะมีความทนทานและคงทนมากกว่าสาย CM อย่างแน่นอน และคุ้มค่า ในการนำไปใช้งานในระยะยาว
• สาย LSZH จะเพิ่มคุณสมบัติด้านความปลอดภัย กรณีที่เกิดเพลิงไหม้ สาย LSZH จะมีคุณสมบัติพิเศษที่จะไม่ลามไฟ และมีควันน้อยกว่าปกติ และควันก็ไม่ก่อให้เกิด อาการสำลักควันที่เป็นสาเหตุทำให้คนเสียชีวิต เหมาะสำหรับพื้นที่สาธารณะ และ พื้นที่อาคารสำนักงาน และทั่วไป
• ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

 ปัจจุบันได้มีการติดตั้งกล้องวงจรปิด CCTV ตามถนนหนทางมากมายซึ่งต้องใช้ Technology ของระบบ Ethernet และเมื่อนำ Media Converter รุ่นธรรมดาไปติดตั้งคู่กับกล้อง CCTV OUTDOOR มักจะเกิดปัญหาการชำรุดเนื่องจาก Media Converter ไม่ได้ออกแบบให้ใช้งาน Outdoor หรือใช้งานในสภาพที่ต้องทนสภาวะแวดล้อมที่มีฝุ่นละอองและมีความร้อนสูงรวมทั้งการสั่นสะเทือนของถนน ซึ่งผลิตภัณฑ์ Media Converter ที่ออกมาโดยเฉพาะเพื่อการใช้กับกล้อง CCTV โดยเรียกว่า Hardened Type ซึ่งเป็นผลิตภัณฑ์ที่ทนทาน ต่อสภาวะอากาศ แถวเอเชียและได้การรับรองเลือกใช้จากลูกค้าทั่วโลกอย่างแพร่หลาย

ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

 เนื่องจากการส่งสัญญาณผ่านสาย LAN ถูกจำกัดระยะทางไม่เกิน 100 เมตร แต่ในการใช้งานจำเป็นต้องเชื่อมโยงเครือข่ายคอมพิวเตอร์ที่มีระยะทางมากกว่า อาจเป็น 1 , 2 , 10 หรือ 100 กิโลเมตร จึงจำเป็นต้องส่งสัญญาณผ่านสาย Fiber Optic Media Converter ทั้งต้นทางและปลายทางเพื่อแปลงสัญญาณไฟฟ้าของ Port RJ45  เป็นสัญญาณของแสง และส่งแสงผ่านสาย Fiber Optic โดยเมื่อถึงปลายทางก็จะแปลงกลับด้วย Fiber Optic Media Converter มาเป็นสัญญาไฟฟ้าอีกครั้งหนึ่ง

ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

ขอบคุณรูปภาพจาก www.interlink.co.th

จากความเคยชินของการติดตั้งสาย OUTDOOR ของประเทศไทยส่วนใหญ่จะเดินสาย OUTDOOR จากภายนอกและเดินสาย OUTDOOR ต่อ เข้าภายในอาคารซึ่งผิดข้อกำหนดของมาตรฐานสากล กล่าวคือ สาย OUTDOOR จะลามไฟ (Flammable) ซึ่งไม่เหมาะกับการเดินภายในอาคาร ดังนั้นเพื่อความถูกต้องจึงต้องใช้สาย OUTDOOR/INDOOR มาเดินสายแทน OUTDOOR เนื่องจากสายOUTDOOR/INDOOR มีคุณสมบัติที่พิเศษคือ ฉนวนภายนอก ใช้สาร PE ทนสภาวะแวดล้อม และเติมสารป้องกันการลามไฟ (FR) และสาร Low Smoke Zero Halogen (LSZH) ตามมาตรฐานการป้องกันอัคคีภัยของสากล เพื่อให้มีคุณสมบัติมีควันน้อย ควันไม่เป็นอันตรายเมื่อเกิดฟไหม้และไม่ลามไฟ

ความหมายของคำย่อ

PE = Polyethelyne เป็นชนิดของวัสดุที่นำมาทำ Jacket ซึ่งมีความทนทานต่อดินฟ้าอากาศอย่างมาก

LSZH = Low Smoke Zero Halogen เป็นชนิดของวัสดุทางวิทยาศาสตร์ที่นำมาผสมกับวัสดุอื่น ทำให้มีประสิทธิภาพเมื่อ Jacket ถูกไฟเผาจะมีควันน้อย และไม่มีสารพิษในควันไฟ

FR = Flame Retardant เป็นชนิดของวัสดุทางวิทยาศาสตร์ที่ช่วยให้วัสดุที่นำมาทำ Jacket ไม่ลามไฟ

ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION

 Access Point คืออะไร???
Access Point (AP) คืออุปกรณ์ที่มีหน้าที่ในการกระจายสัญญาณ Wireless เป็นอุปกรณ์พื้นฐานตัวหนึ่งที่สามารถสร้างเครือข่ายไร้สายจากระบบเครือข่ายแลน(LAN)ได้ง่ายที่สุด Access Point ทำหน้าที่กระจายสัญญาณออกไปยังเครื่องลูกข่ายที่อยู่ในรัศมีการกระจายสัญญาณโดยรอบ ซึ่งลักษณะของตัว Access Point นั้นจะมีลักษณะที่แตกต่างกันอยู่กับผู้ผลิตจะดีไซน์ให้มีรูปร่างหน้าตาแบบไหน แต่ที่เหมือนกันก็คือ AP จะมีช่องเชียบสายแลนเพียงช่องเดียวเท่านั้น ช่องดังกล่าวจะเป็นช่องที่รับสัญญาณอินเตอร์เน็ตหรือใช้เชื่อมต่อกับเน็ตเวิร์คจากเครือข่ายแลนเข้ากับเครื่องลูกข่ายที่เชื่อมต่อแบบไร้สาย การทำงานของ AP จะทำงานภายใต้มาตรฐานของ IEEE802.11 ซึ่งทำให้อุปกรณ์ที่มีมาตรฐานนี้สามารถใช้งาน AP ได้อย่างเต็มประสิทธิภาพ โดยมากแล้วแอคเซสพอยท์จะมีเสาสัญญาณเพียง 1 เสาเท่านั้นการเลือกซื้อถ้าเราต้องการสัญญาณที่มีคุณภาพดีขึ้นเราควรมองหา Access Point ที่มีมากกว่า 2 เสาขึ้นไปเพื่อให้การกระจายสัญญาณของ AP สามารถกระจายสัญญาณได้มีคุณภาพมากยิ่งขึ้น ซึ่งในปัจจุบัน Router Wireless บางรุ่นคุณสามารถตั้งโหมดเป็น Access Point ได้ด้วย

- สาย LINK CAT 5E คุณสมบัติสูงกว่าสาย CAT 5E ยี่ห้ออื่น ๆ เพราะออกแบบมาเพื่อรองรับ Bandwidth ที่ 350 MHz ซึ่งสายทั่วไปรองรับที่  100 - 200 MHz และ LINK CAT 6 ULTRA ออกแบบเพื่อรองรับ Bandwidth 600 MHz สูงกว่ามาตรฐานที่ระบุ 250 MHz อีกทั้ง CAT6A มีทั้ง UTP,U/FTP และ F/UTP ที่ Band width 750 MHz สูงมากกว่ามาตรฐาน  500 MHz

- สินค้า LINK เป็นสินค้าที่ผลิตมาเพื่อรองรับตลาดสายสัญญาณระบบ Cabling โดยคำนึงถึงประสิทธิภาพการใช้งานเป็นหลักดังจะเห็นได้จากหน่วยงานใหญ่ ๆ ในประเทศไทยได้เลือกใช้ เช่น สนามบินสุวรรณภูมิ ศูนย์ราชการจามจุรีสแควร์ เซ็นทรัลเวิลด์  สาย การบินต่าง ๆ ทำเนียบรัฐบาล การไฟฟ้าผลิตแห่งประเทศไทย การไฟฟ้าส่วนภูมิภาค กองทับเรือ ธนาคารทุกธนาคาร บริษัทเงินทุนหลักทรัพย์ มหาวิทยาลัยเชียงใหม่ มหาวิทยาลัยธรรมศาสตร์ มหาวิทยาลัยศรีปทุม มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี ล่าสุด การบินไทยและโรงพยาบาลจุฬาลงกรณ์ได้ให้ความไว้วางใจผลิตภัณฑ์ CAT 6A ของ LINK อีกด้วย

- เหตุผลที่ LINK เป็นสินค้าคุณภาพสูงสุด ผ่านการรับรอง UL และ INTERTEK แต่สามารถทำราคาได้ย่อมเยากว่ายี่ห้ออื่น เพราะการบริหารกลไกของราคาโดย LINK บวกค่าการตลาดน้อยมากและวิธีสั่งซื้อสินค้าคราวละมาก ๆ เพื่อได้ต้นทุนที่ถูกกว่า

สิ่งที่ควรพิจารณาเมื่อเลือกใช้สาย CAT 6A

- ไม่ควรมัดสาย CAT 6A ด้วย Cable Tie เพราะสาย CAT 6A เป็นสายที่เปราะบางถ้าใช้ Cable Tie จะมีผลต่อค่าการลดทอนของสัญญาณได้ (Attenuation) ดังนั้นเพื่อให้ประสิทธิภาพดีควรทำสายให้วงกว้างๆ หรือทำเป็นห่วงคล้องสายไว้ก็ได้ (Hook-Any-Loop)

- Packaged รูปแบบของบรรจุภัณฑ์ของ CAT 6A จะเป็น Roll ซึ่งมีความแตกต่างกับ CAT E5 และ CAT6 ที่จะเป็น Pull Box ดังนั้นผู้ใช้งานจะต้องวางแผนทั้งเรื่องการติดตั้ง การจัดเก็บ และการขนส่งด้วย

- เรื่องน้ำหนัก เนื่องจากสาย CAT 6A มีขนาดใหญ่ขึ้นทำให้มีน้ำหนักมากขึ้นกว่าสาย CAT E5 หรือ CAT6 ดังนั้นจึงควรเลือกจำนวนสายให้เหมาะสมกับ Cable Tray โดยจำนวนสายที่มากที่สุดจะไม่เกิน 50 เส้น และเมื่อต้องนำสายหลายขนาดมาใส่ใน Cable Tray ควรเอาสาย CAT 6A กดทับสายเส้นเล็ก

- จะต้องมีรัศมีการโค้งงอที่มากกว่าปกติ ตามมาตรฐานจะมีรัศมีการโค้งงอได้มากที่สุดคือ 4 เท่าของเส้นผ่านศูนย์กลางสาย ดังนั้นสายยิ่งมีขนาดโตวงโค้งของการโค้งงอก็จะใหญ่ขึ้น ดังนั้นควรคำนวณเรื่องพื้นที่ด้วย

- ต้องทดสอบมากกว่าปกติทั่วไป เนื่องจากสาย CAT 6A จะรองรับความถี่ได้ถึง 500 MHz ซึ่งสัญญาณที่มีความถี่ตั้งแต่ 350 MHz จะมีการรบกวนข้ามสายสัญญาณ (Alien Crosstalk : AXT)(CAT E5 = 100 MHz ,CAT6 = 250 MHz) ดังนั้นเมื่อต้องรับงานทดสอบจึงต้องเผื่อทั้งเรื่องเวลาและงบประมาณด้วย

CAT 6A ใช้สาย UTP หรือ F/UTP ดีกว่ากัน ?

      มาตรฐานสาย UTP หรือ F/UTP จะแบ่งหมวดหมู่ของสายเป็น Category ตามความสามารถในการรองรับความถี่ในการส่งสัญญาณ หรือบางท่านอาจเรียกง่าย ๆ ว่าความเร็วในการส่งสัญญาณ โดยมีหน่วยวัดเป็น MHz ได้แก่ CAT 3 รองรับ 1-16 MHz ; CAT E5 รองรับ 1-100 MHz ; CAT 6 รองรับ 1-250 MHz ; CAT 6A รองรับ 1-500 MHz ; เป็นต้น

   ถ้าพูดถึงเรื่องสายสัญญาณที่เป็นโลหะ (Communication Metallic Cables) ซึ่งก็คือสายทองแดง (Copper Cables) ที่เราคุ้นเคยกันดีอยู่แล้วนั่นเอง เช่นสาย UTP และ FTP เป็นต้น แต่สำหรับผู้ใช้งานทั่วไปโดยส่วนใหญ่จะอ้างอิงการใช้ในเชิงสมรรถนะ และการใช้งาน (Performance and Application)เช่น Cat5/5e และ Cat 6 หรือ10/100Base-T, Gigabit Ethernet และ ATM เป็นต้น ไม่ว่าจะสื่อสารด้วยสายในรูปแบบใด มาตรฐานการใช้งานทั้งหมดจะรวมถึงมาตรฐานการรักษาความปลอดภัยอื่นๆ เอาไว้ด้วย ไม่ว่าจะเป็นสายชนิดใดจะต้องมีคุณสมบัติหรือข้อกำหนดทางด้านการป้องกันอัคคีภัยในระดับต่างๆ ไว้ด้วย และต้องใช้งานให้เหมาะสมกับแต่ละชนิดของสายด้วยดังนั้นจึงเป็นที่มาของความสงสัยของหลายท่านที่ว่า สายชนิด CM มีความแตกต่างจากสายชนิด CMR อย่างไร

มาตรฐานความแตกต่างระหว่างสายแบบ CM กับ CMR

สายสัญญาณที่ใช้กันอย่างแพร่หลายในประเทศไทยอยู่ในขณะนี้มีอยู่หลากหลายชนิดขึ้นอยู่กับความสามารถในการหน่วงไฟที่มีระดับที่แตกต่างกัน ในกรณีที่มีอัคคีภัยเกิดขึ้นเมื่อมีการติดตั้งสายเหล่านั้นไปแล้วเริ่มจาก

• สายชนิด PVC (Polyvinyl chloride) เป็นประเภทสายพลาสติก มีการใช้งานกันทั่วไปอย่างแพร่หลาย

สายไฟทั่วไปมักจะเป็นสายประเภทนี้ แต่ไม่มีคุณสมบัติการหน่วงไฟ

• สายชนิด CM (Communication Metallic) เป็นสายที่เหมาะสำหรับการใช้งานทั่วไป หรือ

การติดตั้งสายแนวราบภายในชั้นเดียวกัน (Horizontal Wiring) เพราะเป็นสายที่มีคุณสมบัติหน่วงไฟในแนวราบ

• สายชนิด CMR (Communication Metallic Riser) สำหรับใช้งานในการติดตั้งแนวดิ่ง

เช่นการเดินสายสัญญาณระหว่างชั้นในอาคารโดยผ่านช่องเดินสายของตัวอาคาร (Vertical Shaft)

มีคุณสมบัติหน่วงไฟในแนวราบและแนวดิ่ง เพื่อป้องกันการลุกลามของเปลวไฟที่เกิดขึ้น จากชั้นหนึ่งไปสู่อีกชั้น

• สายชนิด LSZH (Low Smoke Zero Halogen)

สายสัญญาณจะผ่านการทดสอบได้ก็ต่อเมื่อความหนาแน่นของควันไฟ (Opacity) ณ จุดทดสอบไม่เกินข้อกำหนด

สายชนิดนี้ขณะติดไฟจะให้ควันไฟ/ควันพิษน้อยจึงทำให้ผู้ประสบอัคคีภัยสามารถหนีไฟได้ทันโดยไม่เสียชีวิตหรือบาดเจ็บ

คุณสมบัติในการหน่วงเปลวไฟที่ต่างกันนั้นมาจากวัสดุในการทำ Jacket และกระบวนการผลิตที่มีความซับซ้อนมากกว่า ดังนั้นสายที่มีคุณสมบัติการหน่วงไฟตามที่ระบุในมาตรฐานได้ดีกว่าย่อมมีต้นทุนการผลิตที่สูงกว่า

มีความจำเป็นขนาดไหนที่จะต้องใช้สายสัญญาณที่มีคุณสมบัติดังกล่าว?

สำหรับในประเทศไทย พบว่าการติดตั้งสายสัญญาณมักจะทำร่วมกันกับการติดตั้งสายไฟฟ้าและสายสัญญาณอื่นๆ

รวมทั้งวัสดุ อุปกรณ์ที่ใช้ในการติดตั้งที่อาจไม่ผ่านคุณสมบัติตามข้อกำหนดของ UL เมื่อเกิดอัคคีภัยหรือเพลิงไหม้ ถึงแม้จะใช้งานสายสัญญาณที่ผ่านข้อกำหนด ไม่ว่าจะเป็น CM CMR หรือ LSZH จึงไม่ได้หมายความว่าการติดตั้งสายสัญญาณนั้นๆ จะสามารถป้องกันการลุกลามของเปลวไฟที่เกิดจากเพลิงไหม้ได้เพราะยังมีสายสัญญาณ สายไฟฟ้า และอุปกรณ์อื่นๆ ที่ติดตั้งใช้งานอยู่ในที่นั้นเป็นตัวลามไฟอีกทั้งปริมาณของสายสัญญาณที่ใช้งานกับระบบเครือข่ายสื่อสารมีปริมาณน้อยมากเมื่อเทียบกับสายไฟฟ้าและสายสัญญาณอื่นๆที่ใช้ติดตั้งภายในอาคาร ดังนั้นสายสัญญาณเครือข่ายคอมพิวเตอร์ (UTP CABLE) ที่ติดตั้งใช้งานก็อาจจะไม่มีผลต่อการป้องกันการลุกลามของเปลวไฟได้ตามคุณสมบัติที่ได้ถูกกำหนดมาอย่างไรก็ตาม หากมีความต้องการใช้สายประเภทที่มีคุณสมบัติในการหน่วงไฟผู้ใช้ควรตรวจสอบอย่างถี่ถ้วนว่าคุณสมบัติที่กล่าวอ้างในท้องตลาดนั้นเป็นจริง เนื่องจากสายเหล่านี้ผลิตจากวัสดุพิเศษ มีราคาสูง จึงอาจจะมีการกล่าวอ้างที่เกินความเป็นจริงได้ โดยอาจพิจารณาจากการที่มีการทดสอบคุณสมบัติโดยหน่วยงาน 3rdparty เช่นเดียวกับที่ AMP NETCONNECT ผ่านการทดสอบจาก UL เพื่อให้แน่ใจได้ว่าได้สายสัญญาณที่มีคุณสมบัติตรงตามความต้องการของท่านอย่างแท้จริง

โดยเฉพาะอย่างยิ่งเปลือกหุ้มสายไม่ว่าจะเป็นชนิดใด

ไม่มีผลต่อประสิทธิภาพบนการทำงานของสายสัญญาณแม้แต่นิดเดียว

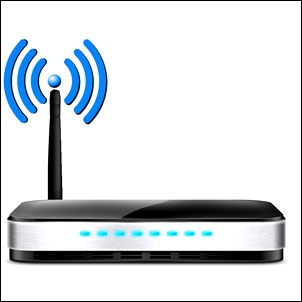

Internet ในปัจจุบันเจริญเติบโตไปมากทุกบ้านแทบจะมี Internet ใช้ส่วนตัวกันทั้งนั้นด้วยราคาที่ถูกลง อุปกรณ์เชื่อมต่อ Internet ที่ได้รับความนิยมกันมากก็คือ Wireless Router ด้วยการใช้งานที่สะดวกสบายไม่ต้องเชื่อมต่อด้วยสาย Lan เพียงอย่างเดียวเท่านั้น แต่เชื่อมต่อด้วยสัญญาณ Wireless แทน แต่การใช้ Wireless Router ก็อาจพบปัญหาได้เหมือนกันเรื่องสัญญาณอ่อนไปไม่ถึงในระยะไกลๆ เราลองมาดูว่ามีวิธีปรับแต่งอะไรบ้างที่ช่วยทำให้สัญญาณ Wireless ทำงานได้อย่างเต็มประสิทธิภาพ

- วาง Wireless Router ให้อยู่ตรงกลางบ้าน เนื่องจากสัญญาณ Wireless กระจายสัญญาณแบบวงกลม เพราะฉะนั้นกางวาง Wireless Router ไว้กลางบ้านจะช่วยกระจายสัญญาณได้อย่างเต็มประสิทธิภาพมากขึ้น
- เลี่ยงการวาง Wireless Router ไว้ที่พื้นหรือชิดกำแพง หรือเฟอร์นิเจอร์ที่ทำด้วยเหล็กเพราะจะทำให้กระจายสัญญาณได้ไม่ดี
- เปลี่ยนเสาสัญญาณแบบส่งความถี่สูง หาก Wireless Router ของคุณสามาถถอเปลี่ยนเสาได้แนะนำให้เปลี่ยน เพื่อเพิ่มประสิทธิภาพในการส่งสัญญาณได้ไกลมากขึ้น
- เพิ่มรัศมีการส่งสัญญาณด้วยอุปกรณ์ Access Point ถ้าบ้านของคุณพบปัญหาเรื่องสัญญาณ Wireless อ่อนแนะนำให้ติด Access Point เพื่อช่วยเพิ่มระยะการส่งสัญญาณได้ไกลกว่าเดิม
- เปลี่ยนความถี่ของ Wireless Router เพื่อป้องกันปัญหาในการใช้ช่องสัญญาณความถี่เดียวกัน หลีกเลี่ยงการแย่งสัญญาณความถี่เดียวกัน
- Update Firmware Wireless Router ให้ทันสมัยอยู่เสมอ โดยปกติ อุปกรณ์เกี่ยวกับอิเลคทรอนิกส์จะมีการปรับปรุงอยู่ตลอดเวลาเพื่อเพิ่มประสิทธิภาพให้ดีขึ้น
- เลือกใช้อุปกรณ์เชื่อมต่อ Wireless Router ยี่ห้อเดียวกัน เพื่อประสิทธิภาพที่ดีขึ้น เพราะแต่ละแบรนด์สินค้ามักจะมีการออกแบบเทคโนโลยีเป็นของตัวเองใส่ลงไปด้วย
- เลือกมาตรฐานที่รองรับอนาคต IEEE 802.11g หรือที่ดีกว่านั้นเพื่อประสิทธิภาพในการส่งสัญญาณได้ไกลขึ้นดีขึ้น

ลองนำเทคนิคที่กล่าวมาแล้วนี้ไปลองทำตามดู เพื่อการใช้งาน Wireless Router ที่ดีขึ้น

ปัจจุบัน Wireless Router ได้รับความนิยมในการใช้งานเพิ่มมากขึ้นเรื่อยๆ และมีบทบาทอย่างมากในการใช้งาน Internet ในชีวิตประจำวัน ทั้งภายในบ้าน บริษัทหรือองค์กรต่างๆ เป็นอุปกรณ์ที่ช่วยกระจายสัญญาณ Internet โดยไม่จำเป็นต้องเชื่อมต่อด้วยสาย แต่การเลือกซื้อควรพิจารณาจากหลายๆปัจจัยด้วยกัน

- มาตรฐานสัญญาณที่ใช้ เป็นปัจจัยแรกๆเลยที่มีส่วนสำคัญในการตัดสินใจซื้อหรือไม่ซื้อ ความถี่ที่ใช้ กระจายสัญญาณได้ดีหรือเปล่า มาตรฐานการเชื่อมต่อขึ้นอยู่กับราคาและความต้องการในการใช้งานของคุณด้วย

- มีพอร์ตรองรับมากน้อยแค่ไหน เรื่องนี้สำคัญมากเพราะเราคงไม่ซื้อ Wireless Router มาเชื่อมต่อกับอุปกรณ์เพียงแค่ชิ้นเดียวแน่ๆ การที่อุปกรณ์มีพอร์ตเชื่อมต่อที่สามารถรองรับได้หลายแบบจะทำให้เราสะดวกสบายในการใช้งานมากขึ้น ไม่ว่าจะต่อกับ Printer, Flashdrive ก็ได้ และถ้าจะให้ดีแนะนำเสาสัญญาณ ตั้งแต่ 2 เสาขึ้นไป

- ง่ายในการติดตั้ง เป็นอีกเรื่องที่สำคัญ อุปกรณ์ที่ดีควรใช้งานง่าย Set ค่าไม่ยุ่งยาก ง่ายต่อ User

- เข้าได้กับอุปกรณ์ชนิดอื่นๆ  Wireless Router ควรรองรับอุปกรณ์เชื่อต่อชนิดอื่นๆด้วย ควรเป็นมาตรฐานตัวเดียวกัน เพื่อที่เราจะได้ใช้งานได้อย่างเต็มประสิทธิภาพ

- มีระบบรักษาความปลอดภัย มีการเข้ารหัสเพื่อป้องกันการลักลอบการใช้งานของคนอื่น ระบบ WEP (Wired Equivalent Privacy)

นี่เป็นปัจจัยพื้นฐานในการตัดสินใจเลือกซื้ออุปกรณ์ Wireless Router มาใช้งาน ซึ่งเวลาที่เราไปซื้อจริงๆควรศึกษาให้ดีก่อนเพราะอุปกรณ์มีหลายมาตรฐานหลายราคา ทั้งนี้คงต้องขึ้นอยู่กับผู้ใช้งานด้วยว่าต้องการมาตรฐานมากน้อยแค่ไหน เลือกให้เหมาะสมกับการใช้งานของคุณก็พอ
